Elektrokimyasal Gaz Sensörü Nedir? Nasıl Çalışır? Seçim Rehberi

Elektrokimyasal gaz sensörü, hedef gaz ile reaksiyona girerek gaz konsantrasyonu ile orantılı elektrik akımı üretir. Endüstriyel tesislerde zehirli gaz algılanmasına yönelik kullanılan cihazlarının büyük çoğunluğunda elektrokimyasal gaz sensörü kullanılmaktadır. Karbon monoksit (CO), azot dioksit (NO₂), hidrojen sülfür (H₂S), amonyak (NH₃), ozon (O₃) gibi zehirli gazların ölçümünde elektrokimyasal gaz sensörü kullanımı endüstri standardı haline gelmiştir.

Ancak yanlış sensör seçimi veya hatalı devre tasarımı, cihazın doğruluğunu, sertifikasyon sürecini ve saha güvenliğini doğrudan etkileyebilir. Bu yazımızda elektrokimyasal gaz sensörlerinin çalışma prensibini, hangi parametrelerle seçilmesi gerektiğini ve gaz algılama cihazı geliştirilmesini doğrudan etkileyen mühendislik detaylarını adım adım inceleyeceğiz.

1. Elektrokimyasal Gaz Sensörleri Nasıl Çalışır?

Elektrokimyasal gaz sensörleri, hedef gaz ile gerçekleşen elektrokimyasal reaksiyon sonucu gaz sensörüne doğru orantılı akım üretir. Sensör akım çıktısı genellikle nano-mikro amper (nA – µA) seviyesindedir.

Çalışma Prensibi

Elektrokimyasal gaz sensörlerinin çalışma prensibi 4 adımda özetlenebilir:

1. Gaz sensör içine difüze olur
2. Elektrot yüzeyinde reaksiyon gerçekleşir
3. Elektron transferi olur
4. Sensör konsantrasyona bağlı akım üretir

Temel Bileşenler

Elektrokimyasal sensör temelde 4 bileşenden oluşur:

• Gaz giriş bariyeri (Diffusion barrier)
• Çalışma elektrodu (Working electrode)
• Referans elektrodu (Reference electrode)
• Karşıt Elektrot (Counter electrode)

Sensör Bias Voltajı

Gaz sensörü devresi, sensörün çalışma ve referans elektrodları arasına sensör bias voltajını uygulayarak karşıt ve çalışma elektrodu arasındaki gaz konsantrasyonu ile orantılı akımı ölçer. Sensör bias voltajı, potansiyostat devresi tarafından uygulanan kontrollü gerilim olup hedef gaza ve sensör tipine göre farklılık göstermektedir.

* −600 mV değeri SGX Sensortech Application Note 2'den alınmıştır.

Bias voltajı, potansiyostat devre tasarımını doğrudan etkiler. 0 mV bias voltajlı sensörler daha basit analog front-end ile çalışabilirken; negatif veya pozitif bias gerektiren sensörlerde sabit referans voltaj kaynağı ve düşük offset'li op-amp seçimi kritik hale gelir.

2. Elektrokimyasal Gaz Sensörlerinde Elektrot Sayısı

Elektrokimyasal sensör seçerken en kritik parametrelerden birisi elektrot sayısıdır. Elektrot sayısı sensörün ölçüm hassasiyetine ve maliyete doğrudan etki etmektedir.

2 Elektrot Sensörler

Bu sensörler (Figarro TGS5141, ME2-CO-Φ14x5 vb.) ortak karşıt ve referans elektroda sahiptir. Yüksek konsantrasyonlarda algılanan akım yüksek olduğundan sensör bias voltajında drift oluşmakta ve ölçüme etki etmektedir. Genellikle bu sensörler (2 elektrodlu oksijen sensörü hariç) düşük maliyetli cihazlarda tercih edilmektedir. Örneğin, konut tipi CO alarm cihazlarında bu sensörler kullanılmaktadır.

3 Elektrot Sensörler

Piyasada zehirli gaz algılama için kullanılan cihazların çoğunda 3 elektrodlu elektrokimyasal sensörler kullanılmaktadır. Bu sensörlerde (SGX-4NO2, SGX-4CO, Winsen ME3-CO vb.) referans ve karşıt elektrot ayrı olduğundan daha yüksek doğruluğa ve daha iyi stabiliteye sahiptirler. Otopark gaz algılama, HVAC ve endüstriyel tesislerde zehirli gaz ölçümünde kullanımları yaygındır.

2 elektrodlu sensörlerle kıyaslandığında avantajları:

• Daha iyi stabilite
• Daha düşük drift
• Daha iyi doğruluk

Bu avantajlar nedeniyle endüstriyel gaz algılama cihazı geliştirme projelerinde başlangıç noktası olarak 3 elektrotlu sensörler değerlendirilmelidir.

4 Elektrot Sensörler (Profesyonel Uygulamalar)

Piyasada iki farklı 4 elektrotlu elektrokimyasal gaz sensörü mimarisi bulunmaktadır:

• Ortak referans ve karşıt elektrotlu sensörler
• Yardımcı (Auxiliary) elektrotlu sensörler

Ortak Referans ve Karşıt Elektrotlu Sensörler

Ortak referans elektrotlu sensörler, 3 elektrotlu sensörlerin modifiye edilmiş halidir. Bu sensörler ortak referans ve karşıt elektrota ve 2 farklı çalışma elektroda sahiptirler. Aynı sensör farklı gazın tek sensör ile algılanmasına olanak sağlamaktadır. SGX-CO-H2S-LP, Alphasense SOH-A2, Alphasense COH-A2 sensörleri bu tür 4'lü elektrot sensörlere örnek gösterilebilir.

Yardımcı (Auxiliary) Elektrotlu Sensörler

Bu sensörlerde (Alphasense CO-B4, Alphasense SO2-B4 vb.) çalışma, karşıt ve referans elektroda ek olarak "Yardımcı" (Auxiliary) elektrot yer almaktadır. 4. elektrot gaz ile temas etmemekte ve bu elektrot üzerinden ölçülen akımlar çevresel etkileri göstermektedir. Çalışma ve Auxiliary elektrot arasındaki akım farkı hedef gaz konsantrasyonu ile doğru orantılıdır.

Avantajları:

• Yüksek doğruluk
• Yüksek stabilite
• 4. elektrot ile çevresel etkilerin minimize edilmesi

Bu sensörler ppb seviyesinde ölçüm yapabilmekte ve genellikle dış ortam hava kalite izlenmesi için kullanılmaktadır.

Elektrot Sayısına Göre Sensör Karşılaştırması

3. Elektrokimyasal Gaz Sensörlerinde ppm/nA Hassasiyet Nedir?

Elektrokimyasal gaz sensörü seçiminde datasheet'te dikkat edilmesi gereken en önemli parametre nA/ppm şeklinde ifade edilen hassasiyet (sensitivity) değeridir. Örneğin, 55 nA/ppm hassasiyete sahip gaz sensörü için ideal şartlarda:

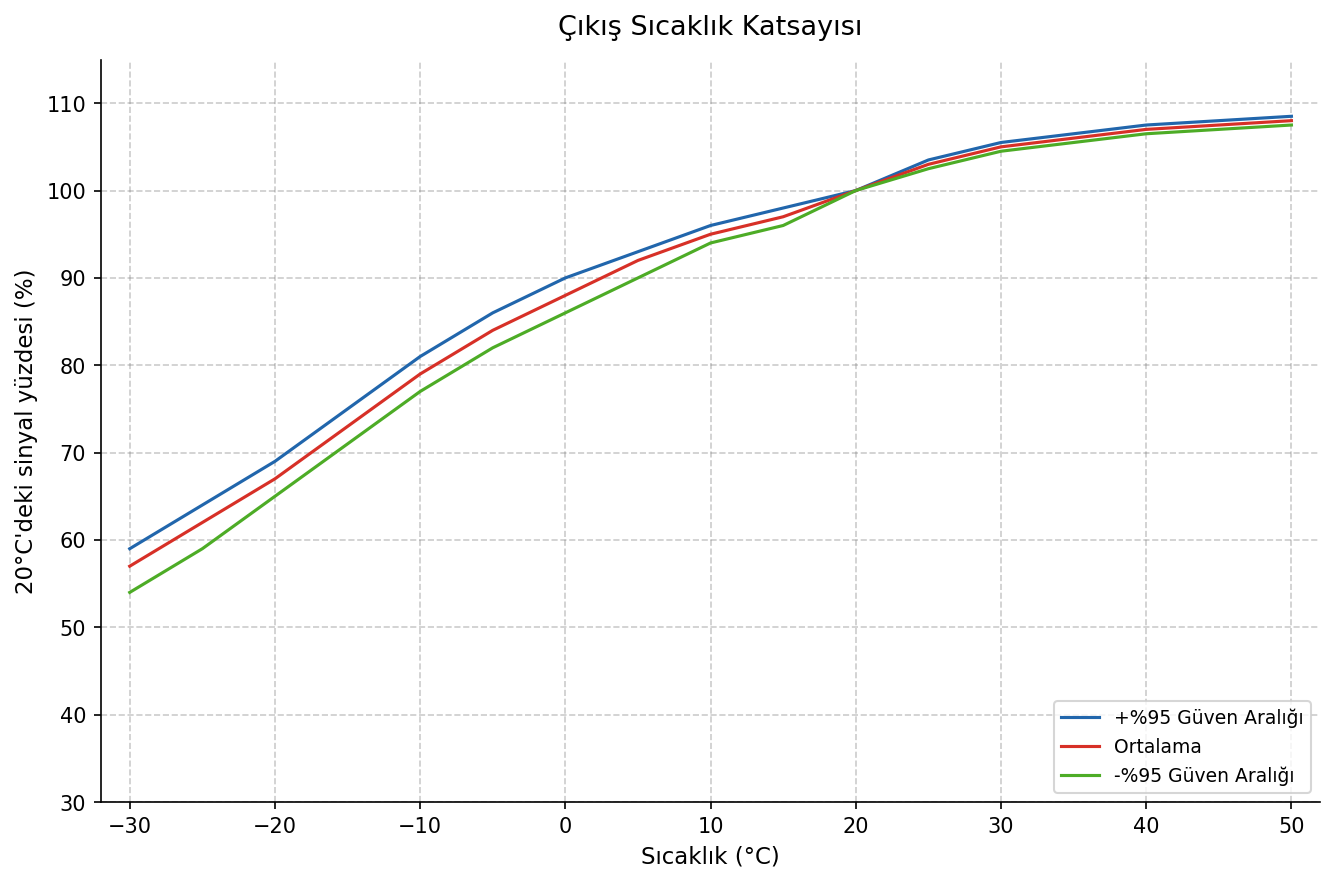

Akım çıktıları çok küçük olduğundan bu sensörler için potansiyostat devresi tasarımı yapılırken sızıntı akımlarına dikkat edilmelidir. Ayrıca ortam sıcaklığı da sensörün hassasiyetine ciddi şekilde etki etmektedir. Aşağıdaki grafikte SGX-4CO karbonmonoksit sensörünün sıcaklığa bağlı çıkış değişimi gösterilmiştir.

Grafikte 20°C referans alındığında, sıcaklık −30°C'ye düştüğünde sensör çıkışı %55 seviyesine gerilemektedir. Bu sapma kompanze edilmediğinde ölçüm hatası doğrudan güvenlik riskine dönüşebilir. Bu nedenle geniş sıcaklık aralığında çalışan cihazlarda sıcaklık kompanzasyonu devre tasarımının zorunlu bir parçası olmalıdır.

4. Elektrokimyasal Gaz Sensörlerinde T90 Tepki Süresi (Response Time)

Gaz sensörlerinde gazın %90 seviyesine ulaşma süresi datasheet'te T90 (response time) olarak ifade edilmektedir. Tipik elektrokimyasal sensörlerde T90 değeri 20–60s aralığındadır. Ancak gerçek uygulamalarda T90 süresi sadece sensöre değil, aynı zamanda gaz algılama cihazının kasa tasarımına da bağlıdır.

T90 Süresini Etkileyen Faktörler

• Filtre ve membranlar
• Gaz difüzyon delikleri
• Hava akışı
• Cihaz kasa tasarımı

Örneğin, açık kasa tasarımına sahip gaz cihazında aynı sensör, filtreli ve kapalı kasa tasarımında daha yüksek T90 süresi gösterecektir. Bu durum özellikle hızlı alarm gerektiren uygulamalarda başarı kriterlerini doğrudan etkileyebilir.

Bu nedenle gaz algılama cihazlarında sensör ve mekanik tasarım birlikte ele alınmalıdır.

5. Elektrokimyasal Gaz Sensörü Ömrü ve Kalibrasyon

Elektrokimyasal gaz sensörleri zamanla performansı azalan sarf bileşenlerdir.

Tipik değerler:

• Sensör ömrü: Ortalama 2 yıl
• Kalibrasyon periyodu: 6–12 ay

Elektrokimyasal sensörlerde performans düşüşünün temel nedeni sensör içerisinde bulunan elektrolitin kurumasıdır. Özellikle yüksek sıcaklık ve düşük nem ortamlarında bu süreç hızlanmaktadır. Bu ortamlarda kullanılan sensörlerde span drift belirgin şekilde arttığından daha sık kalibrasyon yapılması gerekmektedir.

Zamana Bağlı Drift Türleri

• Zero drift — sensör sıfır noktasında kayma
• Span drift — ölçüm eğrisi değişimi
• Sensitivity değerinin azalması

2 nokta kalibrasyon tekniğinde önce temiz hava ile zero kalibrasyonu, ardından bilinen konsantrasyondaki referans gaz ile span kalibrasyonu yapılarak drift etkileri giderilebilir.

Uzun vadeli ölçüm doğruluğu için gaz algılama cihazı tasarımında aşağıdaki parametreler ürün tasarımının parçası olmalıdır:

• ✔ Periyodik kalibrasyon
• ✔ Bakım planı
• ✔ Sensör değişim stratejisi

6. Elektrokimyasal Gaz Sensörlerinde Cross Sensitivity ve Çevresel Etkiler

Elektrokimyasal sensörler hedef gaz dışındaki gazlara da tepki verebilmektedir. Örneğin NO₂ sensörü H₂S gazından etkilenebilir.

Bu durum aşağıdaki risklerin oluşmasına neden olabilir:

• Yanlış alarm
• Sertifikasyon başarısızlığı
• Saha güvenliği riski

Cross Sensitivity Tablosu

Tabloda dikkat çeken önemli nokta negatif çapraz duyarlılık değerleridir. Negatif çapraz duyarlılık, etkileyen gazın sensörün hedef gaz okumasını düşürdüğünü göstermektedir. Örneğin ortamda H₂S gazı bulunduğunda Alphasense OX-A431 sensörünün ozon algılaması %80 oranında düşmektedir. Benzer şekilde hem SO₂ hem de NO₂ bulunan bir ortamda SGX-4SO2 kullanılıyorsa, NO₂ gazı −100% çapraz duyarlılık oluşturacağından SO₂ ölçümü gerçek değerinden belirgin şekilde düşük okunacaktır.

Bu nedenle ortamda farklı gazların bulunduğu durumlarda cross sensitivity değerlerine mutlaka dikkat edilmeli ve tasarım sürecine dahil edilmelidir. Bu tür durumlarda iki farklı yaklaşım uygulanabilir:

1. Çapraz duyarlılık değeri düşük sensör seçimi — Sensör datasheet'leri incelenmeli ve çapraz duyarlılık değerleri ihmal edilebilir düzeyde olan sensör seçilmelidir.
2. Çoklu sensör mimarisi — Ortamda bulunan her gaz ayrı sensör ile ölçülmeli ve cihaz yazılım katmanında çapraz etkiler kompanze edilmelidir.

Çevresel Faktörler

Sensör performansını etkileyen diğer faktörler:

• Sıcaklık
• Nem
• Solventler
• Silikon buharı (sensör zehirlenmesi)

Sensör seçimi yapılırken uygulama ortamı mutlaka analiz edilmeli ve çevresel etkilere karşı ilgili tedbirler alınmalıdır.

7. Elektrokimyasal Sensör Seçim Checklist

Gaz algılama cihazı geliştirirken elektrokimyasal gaz sensörü seçimi tek başına yeterli değildir. Sensör performansı, devre tasarımı, mekanik kasa tasarımı ve kalibrasyon stratejileri bir bütün olarak ele alınmalıdır. Gaz algılama cihazı geliştirilmesinde aşağıdaki parametrelere dikkat edilmelidir:

• ✔ Hedef gaz ve uygulama alanı
• ✔ Ölçüm aralığı
• ✔ Maliyet
• ✔ Sensitivity değeri
• ✔ T90 gereksinimi
• ✔ Sıcaklık kompanzasyonu gereksinimi
• ✔ Sensör ömrü ve kalibrasyon planı
• ✔ Ortamda bulunan diğer gazlar
• ✔ Sertifikasyon gereksinimleri

Doğru sensör seçimi, ürün doğruluğunu, bakım maliyetlerini ve sertifikasyon sürecini doğrudan etkilemekte ve uzun vadede cihaz maliyetini düşürmektedir. Sensör seçiminden devre tasarımına, sertifikasyon sürecine kadar uçtan uca destek için gaz ölçüm cihazı geliştirme hizmetimizi inceleyin.

Gaz sensörü teknolojileri hakkında genel karşılaştırmayı Gaz Sensörü Nasıl Seçilir: Gaz Sensör Çeşitleri ve Karşılaştırma Rehberi yazımızda bulabilirsiniz.

Bir sonraki yazımızda elektrokimyasal gaz sensörleri ile gaz algılama cihazı geliştirmek için analog front-end mimarisinin nasıl oluşturulması gerektiğini inceleyeceğiz.

Referanslar

1. SGX Sensortech. Electrochemical Sensors Application Note 2: Design of Electronics for Electrochemical Gas Sensors. SGX Sensortech Ltd. Link
2. SGX Sensortech. SGX-4CO Carbon Monoxide Sensor Datasheet. SGX Sensortech Ltd.
3. SGX Sensortech. SGX-7H2S Hydrogen Sulphide Sensor Datasheet. SGX Sensortech Ltd.
4. SGX Sensortech. SGX-4SO2 Sulphur Dioxide Sensor Datasheet. SGX Sensortech Ltd.
5. Alphasense Ltd. OX-A431 Ozone Sensor Datasheet. Alphasense Ltd.
6. Winsen Electronics. ME3-NO2 Nitrogen Dioxide Sensor Datasheet. Zhengzhou Winsen Electronics Technology Co., Ltd.
